产品概述

MYHY-E2监控系统与H-F系统模块组成经济型系统，适合小型开关站、小型用 户变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电单元和 电池构成一体化柜体、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单 显示，系统监控对电池智能化管理，功能完善，具有与自动化系统连接的四遥接口，提 供RS232和RS185两种通讯选择，提供RTU、CDT、M0DBUS三种通讯规约选择。

系统特点

﹥适合构成40AH/220V、65AH/110V、100AH/48V以下所有系统

﹥模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便快捷

﹥最多可安装4个H -F系统自冷高频整流充电模块

﹥降压单元具有自动规链降压功能，最大电流3A/DC220V、4A/DC110V、5A/DC48V,冲击电流30A/0.5S

﹥监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准

﹥监控单元具有对电池自动管理的功能

﹥提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可与电站自动化系统连接

﹥监控器实现电池电压、控母电压、控母电流、电池充放电电流、模块状态监测

﹥配电单元提供2路交流输入（可选择一路PT100供电）、1路电池输入

系统技术参数

﹥交流输入电压：220V-15%〜+20%

﹥ PT供电电压：100V±10%

﹥电网频率：50Hz±10%

﹥功率因数：>0.85

﹥输出过压保护：280V±2V (220V)，140V±2V (110V)，60V±2V(40V)

﹥可闻噪音：≤55dB

﹥人机界面：128x64点阵LCD汉字菜单显示，按键操作

﹥通讯接口：支持RS232/RS485两种通讯接口，运行软件已 包括CDT451 -91和MODBUS两种通讯规约，用户可在现场根据需要自行选择定义

﹥柜体尺寸(WxDxH)： 800x600x2260(或2360)600x400(或500)x 1600mm

﹥系统接线方案：GZDW33和GZDW35

﹥输出电压范围：42V-60V连续可调（对于48V系统）， 90V-140V连续可调（对于110V系统）， 180V-280V连续可调（对于220V系统）

﹥稳流精度：≤0.5%

﹥纹波系数：≤±0.1%

﹥均流度：≤5%

﹥效率：≥90%

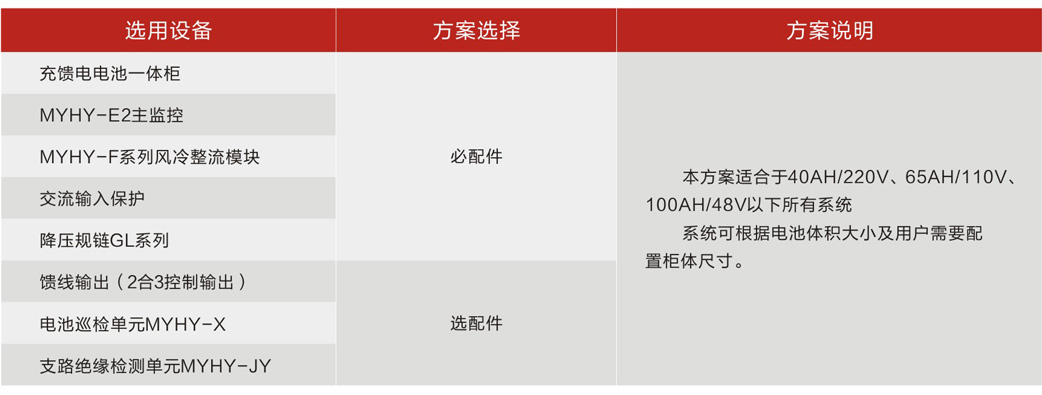

系统方案选择
