产品概述

MYHY-E5 (7寸）、HG-E6 (10.4寸）监控系统为我公司直流屏事业发展的象 征，从按键操作5.7寸兰色触摸屏到工业式触摸彩色控制的飞跃，实现了直流系统单电 单充、单电双充、双电单冲、双电双充、双电三充等系统多种接线方式，触摸系统可直 观显示交流进线状态、直流电源、电池组和母线的重要遥测、遥信数据，主界面开关均 为动态显示，触摸对应图片可进入详细信息査看界面，下侧设置有系统快捷菜单，点击 可进入相应界面。系统可配置综合检测模块、电池巡检模块、绝缘检测模块、开关量模 块。该系统的主要特点是功能强大，界面人性化，简洁稳定。

系统特点

﹥显示器采用800 x 480或800 x 600彩色触摸屏

﹥可检测2路3相交流电压，6路母线绝缘，4路电流，2路电池温度

﹥可检测220节电池电压，2段母线绝缘，监测16x64路开关量状态

﹥可选配我公司H全系列或艾默生全系列模块构成系统，最多32个模块，组态灵活

﹥单组可选配2台电池巡检单元J-X55节电池检测

﹥可选配16台支路绝缘检测单元J-JY (可检测480路支路）

﹥超大内存，可记录历史故障和运行记录存储条数各约500000条以上

﹥监控器可记录并显示电池的充放电曲线

﹥具备RS323/RS485、RJ45通讯接口，提供CDT、MODBUS、旧C61850 (选配）等通讯规约

系统技术参数

﹥交流输入：AC380V-15%〜+20%，频率50Hz±10%

﹥输出电压：90V〜143V任意设定（110V系统），180V〜286V任意设定（220V系统)

﹥工作效率>94%

﹥纹波系数<0.5%

﹥稳压精度<0.5%

﹥稳流精度<0.5%

﹥电池充电管理：自动

﹥电池容量：任意设定容量的直流系统

﹥模块限流：10%〜110%任意设定

﹥人机界面：800><480彩色触摸屏（JS-E5)，或800 x 600彩色触摸屏（JS-E6)

﹥通讯接口：支持RS232/RS485、RJ45通讯接口，提供CDT、MODBUS、旧C61850 (选配）等通讯规约

﹥柜体尺寸（WxDxH) ： 800x600x2260 (或2360)

﹥系统接线方案：所有接线方案

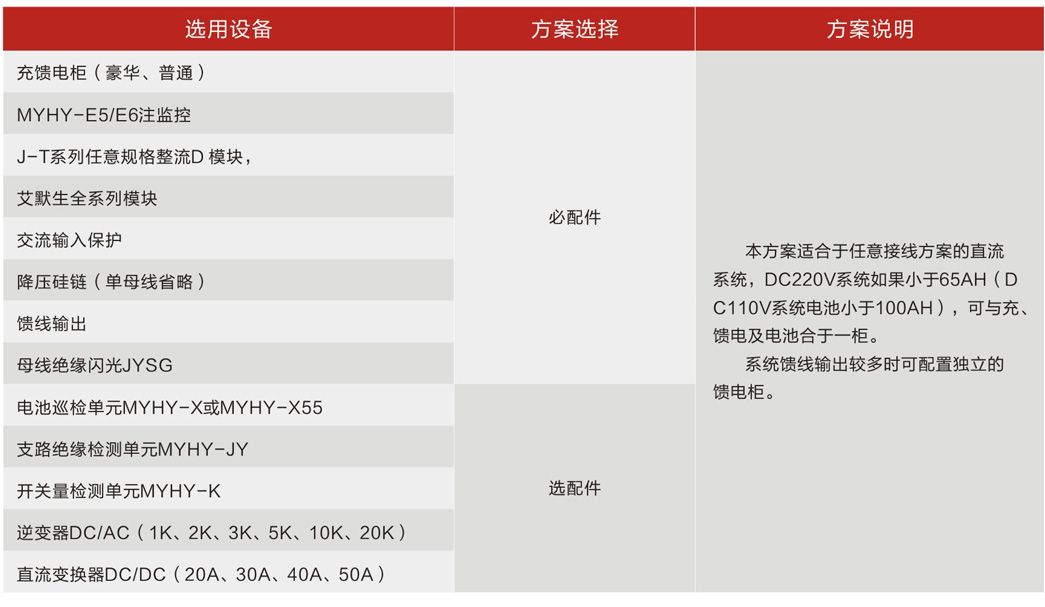

系统方案选择
