产品概述

MYHY-JQB系列壁挂式微型直流电源是一种在嵌入式微机直流装置基础上改进 而来，具有外形体积小，输出容量组成灵活，方便用于不同数量的开关柜和用户端。此 产品同时填补壁挂电源和嵌入式电源之间的空白，为二次控制线路（如微机保护，智能 终端，指示灯及模拟指示器等）提供可靠的不间断工作电源，可以为真空断路器，负荷 开关设备等提供直流操作电源。

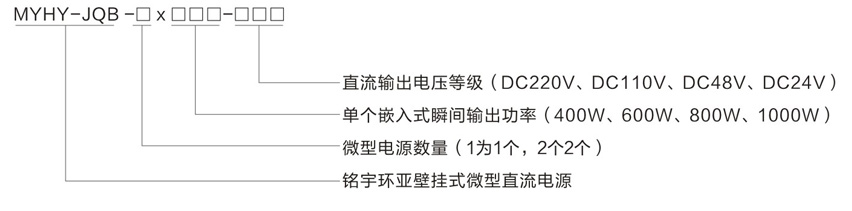

型号说明

系统特点

﹥壁挂安装，使用维护方便

﹥可多个嵌入式组合使用，可靠性极大提高

﹥ 220V、110V、48V、24V多种输入输出方式，适用范围广

﹥智能化高频电源技术，自检测、自诊断，可当地显示、报警，也可联网通信，实现无人值守的自动化远程管理

﹥当装置交流供电停电后，保证直流供电正常连续，具体备用时间由蓄电池容量和负载大小决定，当电池放电至过欠压时， 装置发出报警信号，并为保护蓄电池自动停止直流输出；当交流供电正常时，装置自动恢复直流供电并在72小时之内将 蓄电池重新充满

﹥可每个嵌入式微型电源配2节12V电池，也可以多个嵌入式微型直流装置共用2节12V电池

﹥通信速率9600bps;规约采用MODBUS通信规约

系统技术参数

﹥交流输入：85〜265VAC频率：50Hz±10%

﹥输出电压：DC220V、DC110V、DC48V、DC24V

﹥单台嵌入式输出功率及功耗：

(1)连续运行功率：连续运行：忘100W。可满足微机保护装置、指示灯、模拟指示器供电需要；由电池供电时，根据电池容量及 负载参数可长达8〜24小时；

(2)短时运行功率：在200W, 20S。可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要;

(3)瞬时运行功率：最大1000W, 100mSo可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，及负荷开关分合闸

供电需要；由电池后备供电时，可操作20次以上；

﹥单个HQ，选配电池容量可参考样本单独章节；多个HQ，选配电池容量按设计要求，常规为2节24AH或33AH

﹥外形尺寸W x D x H: 300 x 200 x 500mm
